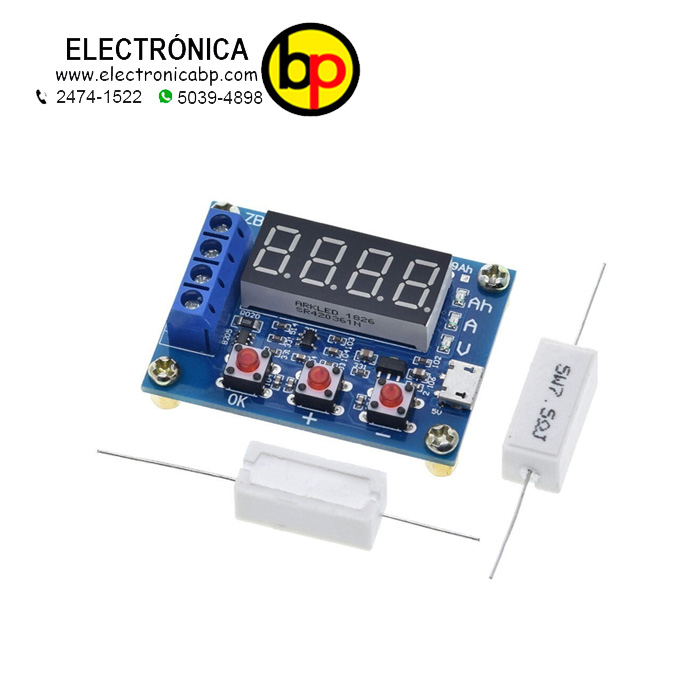

MÓDULO ZB2L3

Descripción

Voltaje de la fuente de alimentación del medidor de capacidad de la batería: DC4.5-6V (micro-USB inteace).Corriente de trabajo del probador del medidor de la batería: menos de 70mA. El medidor de batería admite corriente de paso: no más de 3.000A con una resolución de 0.001A. Es pequeño y fácil de transportar y almacenar.

Características:
Medidor de capacidad de batería
-Color: como se muestra.
-Material: ABS.
– Tamaño:
Tamaño del tablero: 2.0 x 1.3 in.
– Tamaño del producto: 2.0 x 1.4 x 0.7 in. (longitud X ancho X alto tamaño de posición máximo, conteniendo altura del pie de cobre).
-Voltaje de la fuente de alimentación: DC4.5-6V (micro USB inteace).
-Corriente de trabajo: menos de 70mA.
-Compatible con corriente: la resolución máxima de 3.000A 0.001A.
-Tensión máxima de error de medición: 1%+0.03V.
-El error máximo de medición de corriente: 2%+-0.010A.
-El voltaje de descarga: 1.00V-15.00V resolución 0.01V.
-Rango de voltaje de terminación: 0.5-11.0V.
– Tamaño de la placa: 1.969 x 1.339 in.
-Tamaño del producto: 50mmX36mmX17mm (longitud X ancho X alto tamaño de posición máxima, que contiene altura de pie de cobre)
-Códigos de error y sus significados:
Err1: el voltaje de la batería es superior a 15V.
Err2: el voltaje de la batería es más bajo que el voltaje de terminación.
Err3: La batería no puede permitirse cargar o descargar la línea actual demasiada resistencia.
Err4: sobrecorriente (la corriente excede 3.1A).

Instrucciones:
1. La batería debe estar completamente cargada en la primera prueba.
2. Conecte el polo positivo de la batería a probar a su entrada positiva, y la entrada negativa al negativo. No invierta la conexión (la conexión inversa con una carga puede dañar el circuito)!
