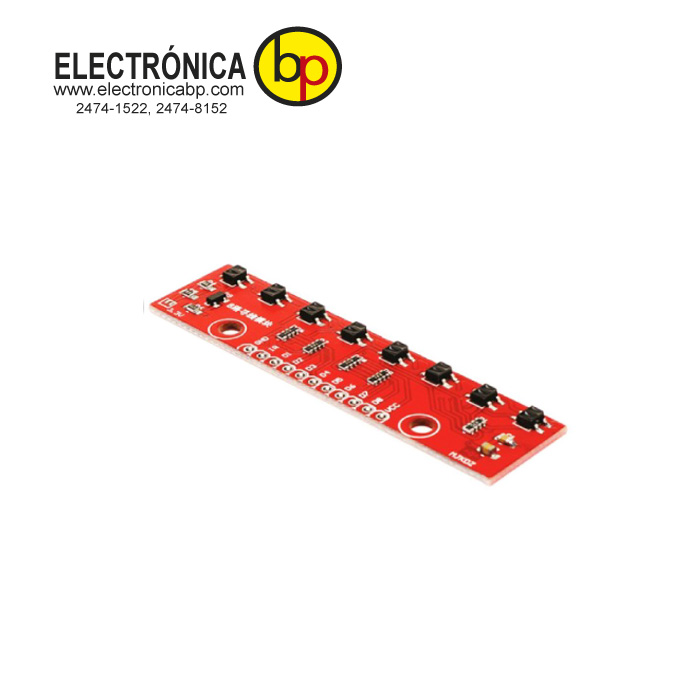

MÓDULO QTR8

DescripcióN:

Los conjuntos de sensores de reflectancia Pololu QTR-8A y QTR-8RC están pensados como sensores de línea, pero se pueden usar como sensores de proximidad o reflectancia de uso general.
Cada módulo es un portador conveniente para ocho pares de IR emisor y receptor (fototransistor) espaciados uniformemente a intervalos de 0.375 “(9.525 mm).
Todas las salidas son independientes, pero los LED están dispuestos en pares para reducir a la mitad el consumo de corriente. Los LED se controlan mediante un MOSFET con una compuerta normalmente elevada, lo que permite que los LED se apaguen al configurar la compuerta MOSFET a bajo voltaje. Apagar los LED puede ser ventajoso para limitar el consumo de energía cuando los sensores no están en uso o para variar el brillo efectivo de los LED a través del control PWM.
